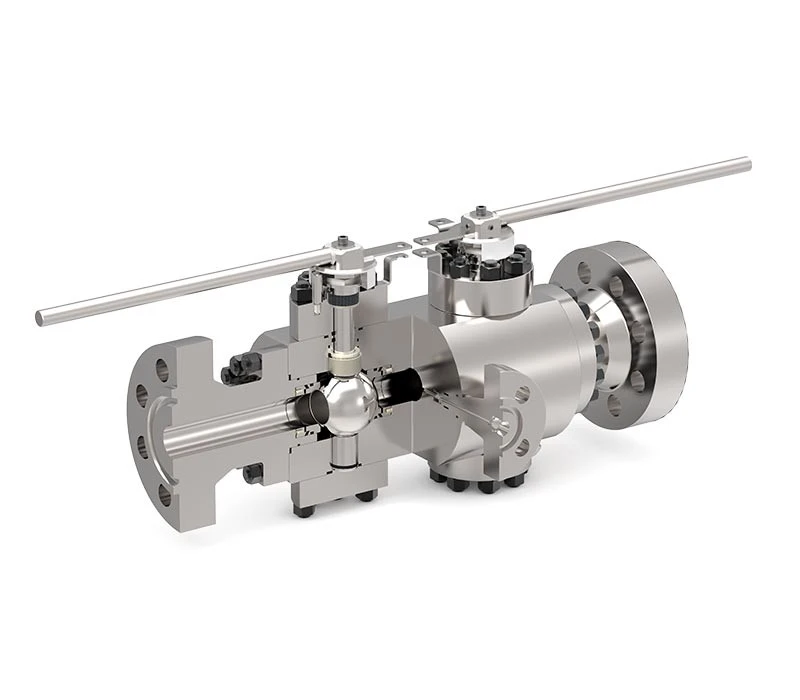

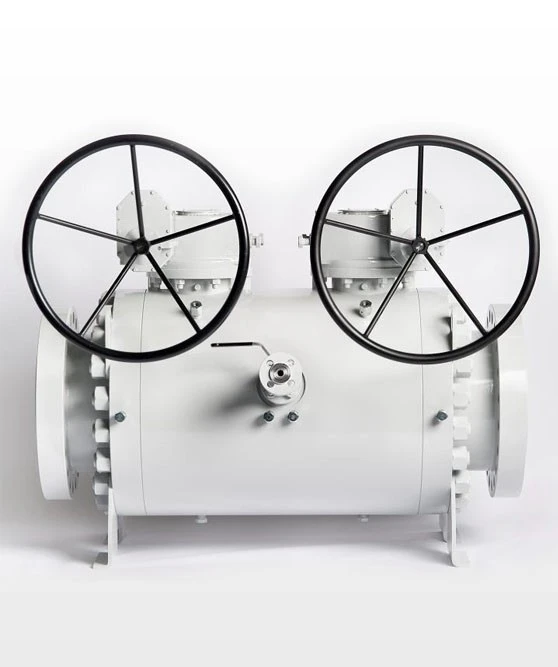

Double blòk & senyen boul Valv Trunnion

Double Block & bleed Ball Valve Trunnion se yon valv ki gen doub fèmen ak fonksyon soulajman presyon, li adopte de chèz sele sifas konsepsyon, nan pozisyon an fèmen, pa lage kavite a valv ant de sifas yo sele, ka reziste presyon ki soti nan tou de bout valv la. . Konsepsyon Trunnion (boul fiks) pèmèt boul la gen yon pozisyon santral ki estab anba presyon ki wo, asire bon pèfòmans valv.

Karakteristik prensipal yo nan valv la DBB:

1. Doub sele konsepsyon: DBB doub valv boul la gen de sifas poze sele pou fòme yon baryè doub nan pozisyon fèmen pou asire ke mwayen an pa koule.

2. Fonksyon drenaj: Kavite valv la bay yon koòdone drenaj pou dechaje mwayen rezidyèl oswa presyon nan kavite a pou netwaye ak antretyen fasil.

3. Segondè estrikti fòs: gwo fòs entegral estrikti klib, asire ke boul la gen pozisyon nan sant kòrèk anba presyon ki wo, amelyore estabilite ak disponiblite nan valv la.

4. Aparèy anti-estatik: kouvèti valv la an kontak efikas ak levye boul la, ekipe ak aparèy siperyè anti-estatik pou asire operasyon an sekirite.

5. Yon varyete materyèl poze sele: materyèl sifas sele yo anjeneral te fè nan materyèl-wo kalite tankou PTFE, elatriye, asire pèfòmans nan sele nan valv la nan eta a fèmen.

6. Divès mòd kondwi: manyèl, elektrik, chanm konpwesyon lè ak lòt mòd kondwi ka ekipe pou satisfè kondisyon fonksyònman diferan.

DESIGN VALV

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

RANJE TANPERATI

-58 a 392 degre F (-50 a 200 degre)

SIZE

NPS 1-12 (DN 25-300)

PRESYON RATING

ASME 150 - ASME 2500

FAS-A-FAS

Dapre estanda API 6D

FEN KONEKSYON

RF, RTJ dapre B16.5 & B16.47
BW, Bou soude selon B16.25
SW, Socket soude selon B16.11

MATERYÈL

Ba Tanperati ak Low Alloy Carbon Steel

Nerjaveèi, Duplex ak Super Duplex

Alyaj nikèl, Titàn

DESIGN KÒ

Fòje ak Distribisyon boulonnés de-moso ak twa-moso

SEAT DESIGN

Mou oswa metal chita ak Hard fas sou boul ak chèz
Double chèz piston
Konbinezon chèz

Karakteristik

Double blòk ak konsepsyon senyen (DBB)
Segondè sele nan grafit pi
Aparèy anti-estatik
Anti soufle soti tij
Piki sele ijans sou chèz ak tij disponib
Anbalaj tij emisyon ki ba ki disponib
O-bag / Lip sele ak konfigirasyon Graphite
CRA kouvri sou tout zòn poze sele dinamik oswa sou tout pati mouye ki disponib
Bonnet pwolonje pou tanperati ki ba ak segondè ki disponib

OPERATÈ

Manyèl: kle oswa Kovèti pou ak kadna
Aksyone: Pneumatic / Idwolik / Elektrik

TÈS AK SÈTIFIKASYON

Konfòmite ak API 6D & ISO 5208 & API 598 enspeksyon ak tès
Dife san danje epi teste dife dapre API 607
Sètifikasyon SIL 3 dapre IEC61508
Emisyon fujitif dapre ISO15848
PED 2014/68/UE
